netrootbg Posted February 13, 2023 Share Posted February 13, 2023 Имам проект с който си блъскам глават и реших да се посъветвам и тук. Имам една конферентна зала в която трябва да свържа няколко устройства да работят заедно. С голяма част от оборудването е заварено положението и трябва да се боря да разгадая кое и как е свързано. Големият ми проблем е как да свържа тонколоните. В момента има 2 монтирани на стената които искам да използвам с останалите устройства. Тонколоните са Bose Panaray MA12. Кабелите им са вградени в стената. Доколкото успях да видя тонколоните са свързани с усилвател InterM L1400. Самият усилвател е свързан с някакви други устройства които не мога да разгадая. Всичко е наблъскано в един голям rack(не знам българската дума...). Вътре видях монтирано Bose ControlSpace CC-64, Bose ControlSpace - Engineered Sound Processor и още сума ти неща... Тези си нямам на идея за какво се ползват. Големият ми въпрос е дали мога да свържа новите устройства директно с усилвателя? Доколкото видях в упътването има 3.5мм букса за вход. Трябва ли да минавам през всичките устройства на Bose или мога директно просто да си свържа моето устройство с усилвателя? Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 Какво е устройството, което искаш да свържеш? Quote Link to comment Share on other sites More sharing options...

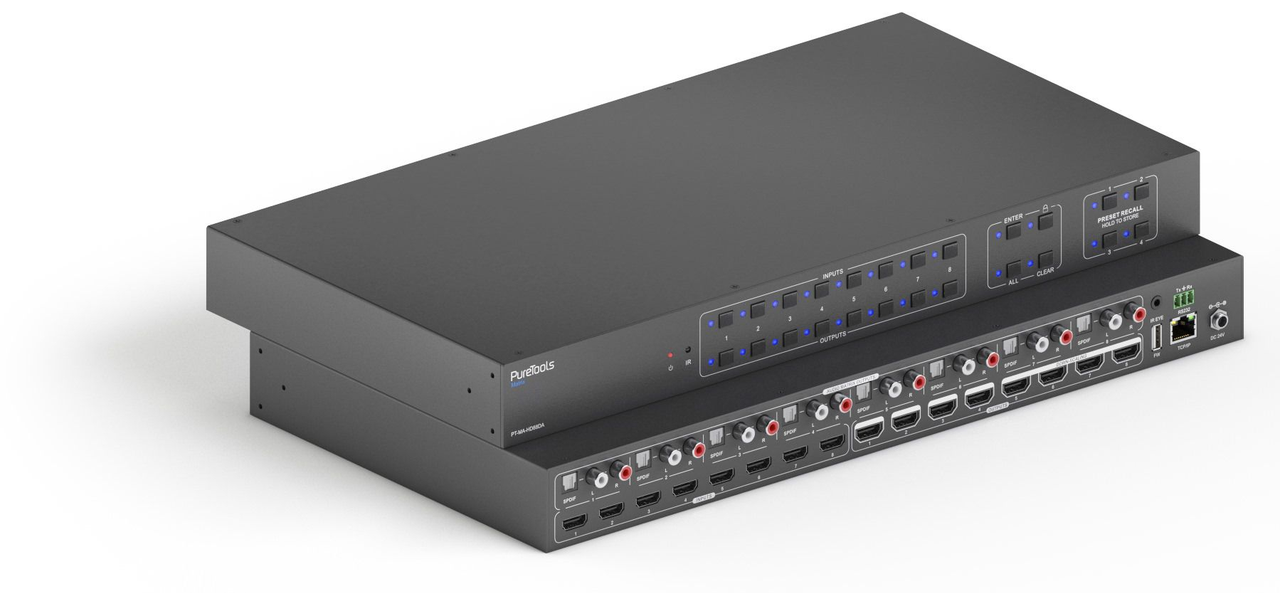

netrootbg Posted February 13, 2023 Author Share Posted February 13, 2023 Just now, w00x said: Какво е устройството, което искаш да свържеш? HDMI Matrix: 8x8 4K 18Gbps HDMI Matrix Switcher with Downscaler and Audio Matrix / The PureTools Series - High Quality AV Products for Commercial Applications / 8x8 4K 18Gbps HDMI Matrix with Scaler and Audio Matrix | PureLink | English В него ще включа всичките устройства: 2 проектора, лаптоп и няколко други устройства. Целта е да се ползват проекторите за картината и звука да е от тонколоните. Докато пишех това се сетих, че имам и допълнителен проблем. 2 от устройствата които трябва да свържа не вадят звука през HDMI-а, а го правят през отделни тонколони. Ще трябва да проверя дали не може да настроя звука да минава през HDMI иначе се усложнява още повече. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 То много объркано стана тука. На този Matrix Switcher нямаш вход за нищо друго, освен за HDMI. Така че ако устройствата ти не вадят звук по HDMI, трябва да търсиш варианти и за това. Този усилвател има само балансиран (XLR) вход, доколкото виждам. В момента какво влиза в този XLR (големите букси вдясно)? Трябва да има предусилвател някъде, който да получава и обработва сигнала. В него трябва да включиш източника (HDMI Matrix Switcher), било то през оптичния изход или през аналоговия (RCA). Вероятно в него влизат кабелите от Bose ControlSpace - Engineered Sound Processor? Quote Link to comment Share on other sites More sharing options...
plameni Posted February 13, 2023 Share Posted February 13, 2023 (edited) Bose ControlSpace - Engineered Sound Processor има 8 или 12 входа, в зависимост от модела. Edited February 13, 2023 by plameni Quote Link to comment Share on other sites More sharing options...

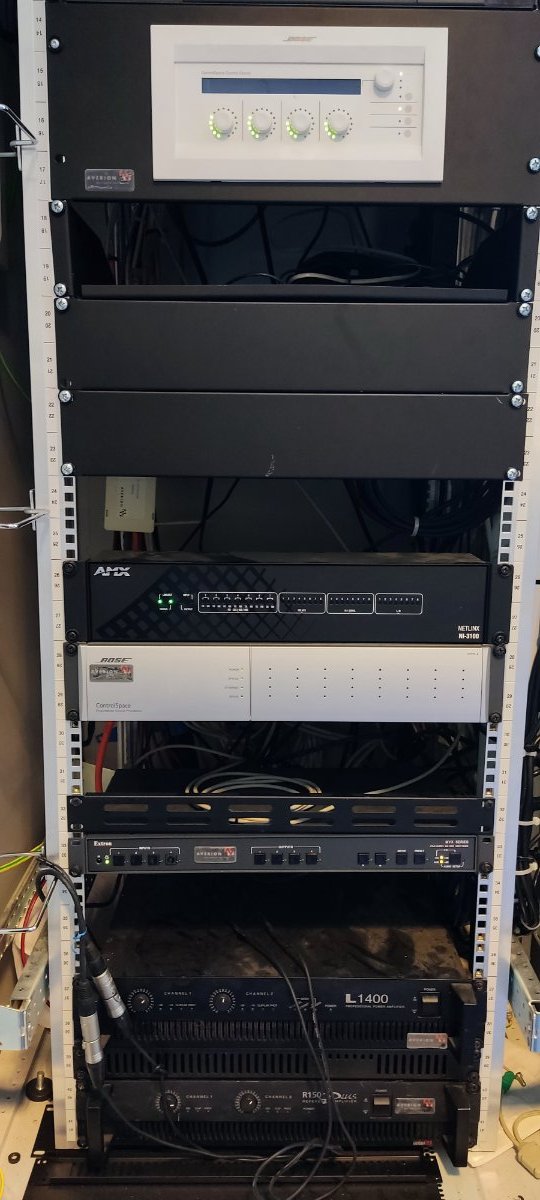

netrootbg Posted February 13, 2023 Author Share Posted February 13, 2023 Това ми е сегашната ситуация: Този белият контролер с дисплея. В него гледам, че има опция за няколко устройства. Евентуално да измисля как да докарам до него звука от устройствата които не вадят звука през hdmi. По - точно в сивият контролер под него. Това с врътките отзад има само rj45 букса. Quote Link to comment Share on other sites More sharing options...
plameni Posted February 13, 2023 Share Posted February 13, 2023 Имаш два двуканални усилвателя и нещо, което прилича на matrix switcher 4x4 Изглежда, че Bose ControlSpace - Engineered Sound Processor е с 8 входа. Трябва да видиш на гърба му колко свободни имаш. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 Аз не успях да разбера какви са тези входове на ControlSpace-а. Някакви модулни ли са? Можеш да си закачиш каквото искаш? @netrootbg Виж къде е свързан другия край на кабелите, които влизат в XLR входовете на усилвателя. Поне да се разбере как са ги навързали. После трябва да видиш на това същото устройство какви налични входове има, за да стане ясно този HDMI Matrix Switcher как може да се закачи към вече съществуващата верига. Quote Link to comment Share on other sites More sharing options...
netrootbg Posted February 13, 2023 Author Share Posted February 13, 2023 Реших да действам по - кардинално. В кабинета има няколко неща които вече не се използват. Ще разглобя и откача всичко. Ще видя хубаво какво са кабелите. Ще ги наснимам като хората и тогава ще го мисля какво да се прави. Пак ще се обърна към вас, че сам няма да се оправя явно. Ще тествам и оборудванията дали могат да вадят звук през HDMI или ще трябва да ги свързвам към нещо. @plameni май точно така изглежда. Ще трябва някакви преходници да взимам явно. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 Няма смисъл да разглобяваш, според мен. Просто виж къде влизат XLR кабелите от усилвателя и какви входове има на това устройство. Ако е модулно, вероятно са сложили модули за RCA или оптика и ще можеш да си включиш Matrix Switcher-а с един допълнителен кабел. Quote Link to comment Share on other sites More sharing options...

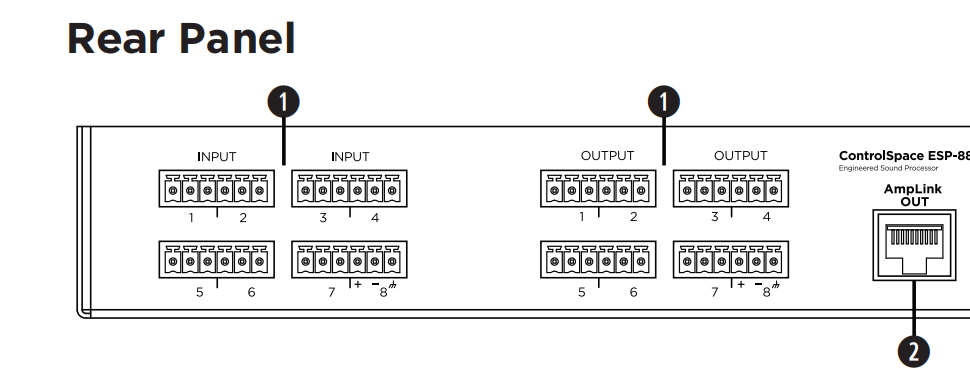

plameni Posted February 13, 2023 Share Posted February 13, 2023 38 minutes ago, w00x said: Аз не успях да разбера какви са тези входове на ControlSpace-а. Някакви модулни ли са? Можеш да си закачиш каквото искаш? Audio Inputs & Outputs: Mic-/line-level inputs and line-level outputs balanced analog audio signals. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 Значи както и предполагах - модулни. Но плъг и плей ли са или се запояват? Quote Link to comment Share on other sites More sharing options...
plameni Posted February 13, 2023 Share Posted February 13, 2023 (edited) 2 minutes ago, w00x said: Значи както и предполагах - модулни. Но плъг и плей ли са или се запояват? plug & screw Edited February 13, 2023 by plameni Quote Link to comment Share on other sites More sharing options...

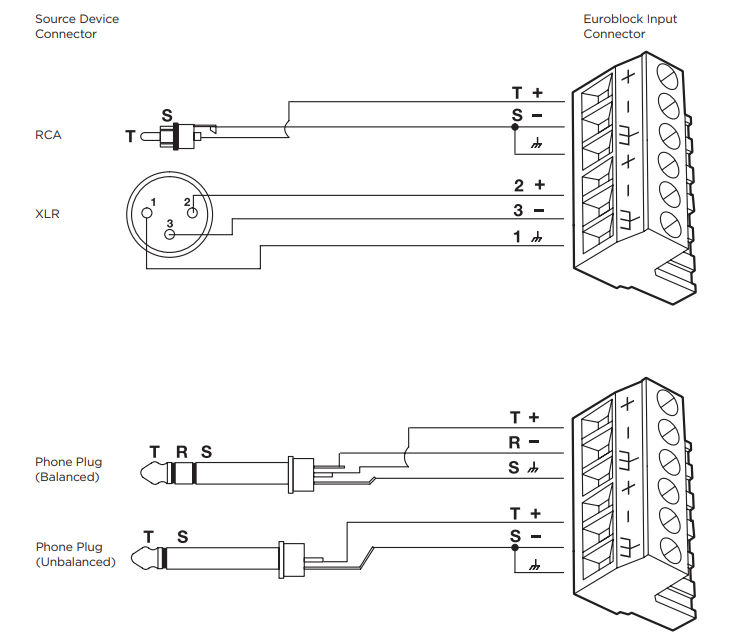

w00x Posted February 13, 2023 Share Posted February 13, 2023 Само не разбирам защо на тази илюстрация са показани мъжки конектори... Quote Link to comment Share on other sites More sharing options...

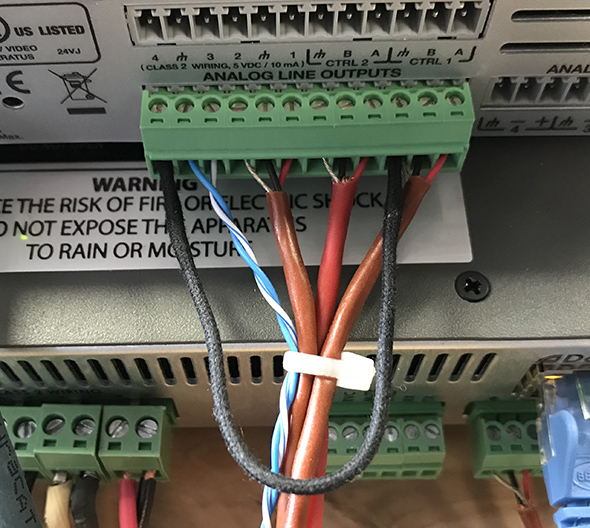

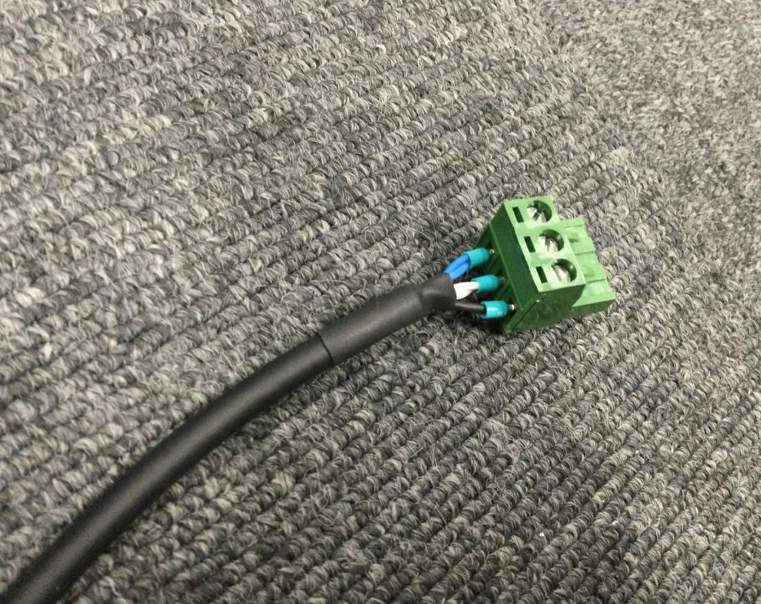

plameni Posted February 13, 2023 Share Posted February 13, 2023 (edited) 4 minutes ago, w00x said: Само не разбирам защо на тази илюстрация са показани мъжки конектори... Виж снимката и ще разбереш. и тази т.е. plug & screw & plug 44 minutes ago, netrootbg said: Реших да действам по - кардинално. Виж и наличният matrix switcher какъв е и дали не можеш да използваш нещо от него. Edited February 13, 2023 by plameni Quote Link to comment Share on other sites More sharing options...
netrootbg Posted February 13, 2023 Author Share Posted February 13, 2023 14 minutes ago, plameni said: Виж и наличният matrix switcher какъв е и дали не можеш да използваш нещо от него. Така и ще направя. Вадя всичко едно по едно. Ще маркирам и кабелите кое къде отива. Вероятно ще използвам някои от сегашните устройства. Доколкото разбрах този контролер на Bose(позиция 15-16) с врътките контролира ControlSpace-а който е монтиран на позиция 28-29? 51 minutes ago, w00x said: Няма смисъл да разглобяваш, според мен. Просто виж къде влизат XLR кабелите от усилвателя и какви входове има на това устройство. Има много излишни неща и стари кабели. По - добре да разчистя излишните неща и да оставя само това което ще се ползва в момента. Quote Link to comment Share on other sites More sharing options...
plameni Posted February 13, 2023 Share Posted February 13, 2023 Единствените 100% аналогови устройства са двата крайни усилвателя. Освен аудио и видео частта, имаш доста сериозен контролер, чрез който се управляват други устройства (осветление, плеъри и т,н). Цялата тази система би трябвало да се управлява от компютър, със съответния софтуер. Него няма ли го? Би ти помогнал да се ориентираш по-добре. Quote Link to comment Share on other sites More sharing options...
netrootbg Posted February 13, 2023 Author Share Posted February 13, 2023 2 hours ago, plameni said: Нищо няма. Преди време е имало някакъв екран с тъч скрийн. Срязали кабела... Разни микрофони също са изтръгнати. В момента моят проект е да вкарам в ред кабелите и всичките устройства които стоят по едни маси. Покрай тях реших да вкарам малко в ред и озвучаването. Тъпо ми се струва тези тонколони и това оборудване да стоят без да се ползват. Мога да поръчвам и каквото реша към тях, ако нещо липсва. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 13, 2023 Share Posted February 13, 2023 Ще успееш да ги вкараш в ред само с няколко нови кабела. Въпросът е да се види какви точно. Quote Link to comment Share on other sites More sharing options...
plameni Posted February 14, 2023 Share Posted February 14, 2023 8 hours ago, w00x said: Ще успееш да ги вкараш в ред само с няколко нови кабела. Въпросът е да се види какви точно. Ако реши да ползва само усилвателите. За останалото ще трябва компютър и със софтуера "да се вдига" цялата система. Quote Link to comment Share on other sites More sharing options...
netrootbg Posted February 20, 2023 Author Share Posted February 20, 2023 Едва днес намерих време да разглобя всичко в кабинета. Разглобих всичко и разкачих всичките кабели. Не е истина колко неща разкарах. Сега имам се чудя за няколко неща. Да вържа директно всичко в усилвателя или да мина през контролера на Dell? Видях им софтуера в сайта. Доколкото разбрах е безплатен. Не знам обаче дали има смисъл от този софтуер защото мога да ползвам сегашната конфигурация. Просто на входове на контролера ще закача моите неща на мястото на които имаше закачени разни и на изходя си остава каквото е(към усилвателя). Има ли смисъл обаче от тази процедура? Quote Link to comment Share on other sites More sharing options...
plameni Posted February 20, 2023 Share Posted February 20, 2023 2 hours ago, netrootbg said: контролера на Dell? Или Bose? Quote Link to comment Share on other sites More sharing options...
netrootbg Posted February 20, 2023 Author Share Posted February 20, 2023 10 minutes ago, plameni said: Или Bose? Обърках се. За Bose-то става въпрос. Quote Link to comment Share on other sites More sharing options...
w00x Posted February 20, 2023 Share Posted February 20, 2023 Как иначе ще закачиш всичко към усилвателя? Не може без контролера. Това е чист усилвател, не интегриран. Той обработва готов сигнал от пред-усилвател. Нещата в контролера и от там един кабел в усилвателя. После от контролера избираш на какво искаш да пуснеш звука през усилвателя. Quote Link to comment Share on other sites More sharing options...
plameni Posted February 21, 2023 Share Posted February 21, 2023 За едното закачване и превключване ще се използва matrix switcher-а. Само трябва да се изберат подходящите входове/изходи. Но ако трябва да се правят миксиране и тонкорекции, няма как да се мине без друго устройство и тогава контролерът ще върши чудесна работа. Quote Link to comment Share on other sites More sharing options...
